Die wichtigsten Vorteile auf einen Blick
- Multifeld-Messmikrofon für Druck-, Freifeld- und Diffusfeld
- Erfüllt die Frequenzganganforderungen der IEC 61672 in allen relevanten Schallfeldern
- Sehr geringes Eigenrauschen für Messungen niedriger Schallpegel
- Kompakte ¼″-Baugröße für eine geringe Beeinflussung des Schallfeldes
- Reduzierter Einfluss des Schalleinfallswinkels
- Optimiert für den Betrieb mit Schutzgitter
- Besonders geeignet für In-Cabin-, NVH- und Automotive-Messungen
- Erfüllt die Empfehlungen der Audio Engineering Society (AES) für Messungen im Fahrzeuginnenraum
Warum ein Multifeld-Messmikrofon?
Messmikrofone werden üblicherweise für ein bestimmtes Schallfeld ausgelegt. Ein Freifeldmikrofon liefert optimale Ergebnisse bei einer definierten Schallausbreitung, während Druck- oder Diffusfeldmikrofone jeweils für andere akustische Bedingungen optimiert sind.
In der Praxis liegen jedoch häufig Mischformen vor. Besonders im Fahrzeuginnenraum entstehen durch Reflexionen an Scheiben, Sitzen, Verkleidungen und weiteren Oberflächen komplexe Schallfelder, deren Eigenschaften sich abhängig von Frequenz und Messposition ändern.
Das GRAS 46BC wurde genau für solche Anwendungen entwickelt. Sein Frequenzgang erfüllt die Anforderungen der IEC 61672 sowohl im Druckfeld als auch im Freifeld und Diffusfeld. Dadurch kann dasselbe Mikrofon in unterschiedlichen Messsituationen eingesetzt werden, ohne dass der Mikrofontyp gewechselt werden muss.
Entwickelt für die Anforderungen moderner Fahrzeugakustik
Die Bedeutung der Innenraumakustik hat in den vergangenen Jahren deutlich zugenommen. Neben der Reduzierung von Fahr- und Windgeräuschen stehen heute auch Themen wie hochwertige Audiosysteme, sprachbasierte Bedien- und Kommunikationssysteme, aktive Geräuschkompensation (Active Noise Cancellation, ANC) sowie die Optimierung des gesamten akustischen Fahrerlebnisses im Fokus der Fahrzeugentwicklung. Insbesondere bei Elektrofahrzeugen rücken bislang überdeckte Geräuschquellen deutlicher in den Fokus und stellen zusätzliche Anforderungen an die akustische Auslegung des Fahrzeugs.
Für die Messtechnik bedeutet dies, dass sowohl sehr niedrige Schallpegel als auch komplexe akustische Situationen zuverlässig erfasst werden müssen. Insbesondere im Fahrzeuginnenraum treffen Direktschall und zahlreiche Reflexionen von Scheiben, Sitzen, Verkleidungen und weiteren Oberflächen aufeinander. Je nach Frequenz und Messposition entstehen Schallfeldbedingungen, die sich nicht eindeutig als Druck-, Freifeld- oder Diffusfeld beschreiben lassen.
Für genau diese Anwendungen wurde das GRAS 46BC entwickelt. Als Multifeld-Messmikrofon erfüllt es die Frequenzganganforderungen der IEC 61672 in Druck-, Freifeld- und Diffusfeld und eignet sich dadurch besonders für Messungen in komplexen oder wechselnden Schallfeldern. Darüber hinaus entsprechen seine akustischen Eigenschaften den Empfehlungen der Audio Engineering Society (AES) für Mikrofone zur akustischen Bewertung von Fahrzeuginnenräumen.
Niedriges Eigenrauschen für präzise Messungen
Das GRAS 46BC wurde für Anwendungen entwickelt, bei denen auch niedrige Schallpegel zuverlässig erfasst werden müssen.
Sein geringes Eigenrauschen erweitert den nutzbaren Dynamikbereich und ermöglicht präzise Messungen beispielsweise bei Komfortuntersuchungen, Innenraumakustik oder der Bewertung leiser Geräuschquellen in Elektrofahrzeugen.
Optimiert für den Betrieb mit Schutzgitter
Im Gegensatz zu vielen anderen ¼″-Messmikrofonen ist das GRAS 46BC für den Betrieb mit montiertem Schutzgitter abgestimmt. Dadurch bleibt die empfindliche Mikrofonmembran während der Messung geschützt, ohne dass die spezifizierten Frequenzgangeigenschaften beeinträchtigt werden.
Hinweis: Das Schutzgitter erzeugt eine Resonanz von etwa +6 dB bei rund 35 kHz. Dieser Effekt sollte bei Messungen im Ultra-Hochfrequenzbereich berücksichtigt werden.
Typische Anwendungen
Das GRAS 46BC eignet sich insbesondere für:
- In-Cabin-Messungen
- Fahrzeugakustik
- NVH-Messungen
- Akustische Entwicklung von Elektrofahrzeugen
- Audio- und Soundsystementwicklung
- Messungen in komplexen oder wechselnden Schallfeldern
- Hochfrequenzmessungen
- Labor- und Entwicklungsanwendungen

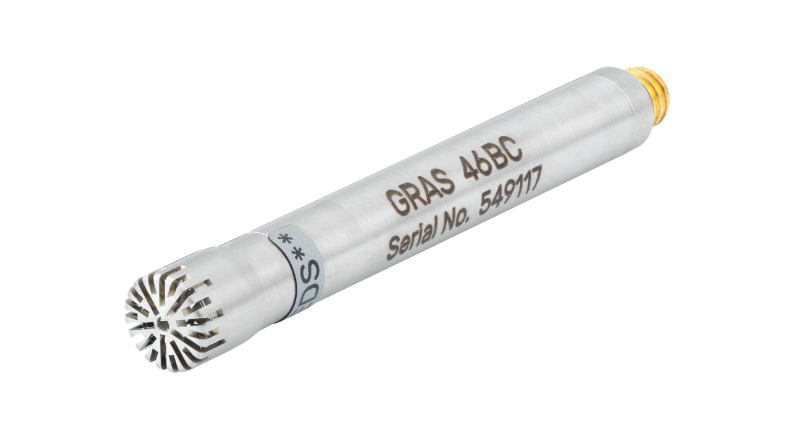

46BC
1/4" Multifeld-Mikrofonset, CCP/IEPE (Mikrodot), hohe Empfindlichkeit
